Ce configurație personalizată a ventilatorului centrifugal optimizează performanța sistemului dvs.?

Inginerii și specialiștii în achiziții se confruntă cu decizii complexe atunci când specifică ventilator centrifugal personalizat sisteme pentru aplicatii industriale. Aceste dispozitive mecanice convertesc energia de rotație în flux de aer și presiune prin acțiunea rotorului, servind funcții critice în sectoarele HVAC, producție, procesare chimică și generare de energie. Înțelegerea relațiilor tehnice dintre geometria rotorului, construcția materialului și eficiența motorului asigură o selecție optimă a echipamentelor care echilibrează investiția inițială cu costurile de operare pe ciclul de viață.

Înțelegerea elementelor fundamentale ale ventilatorului centrifugal

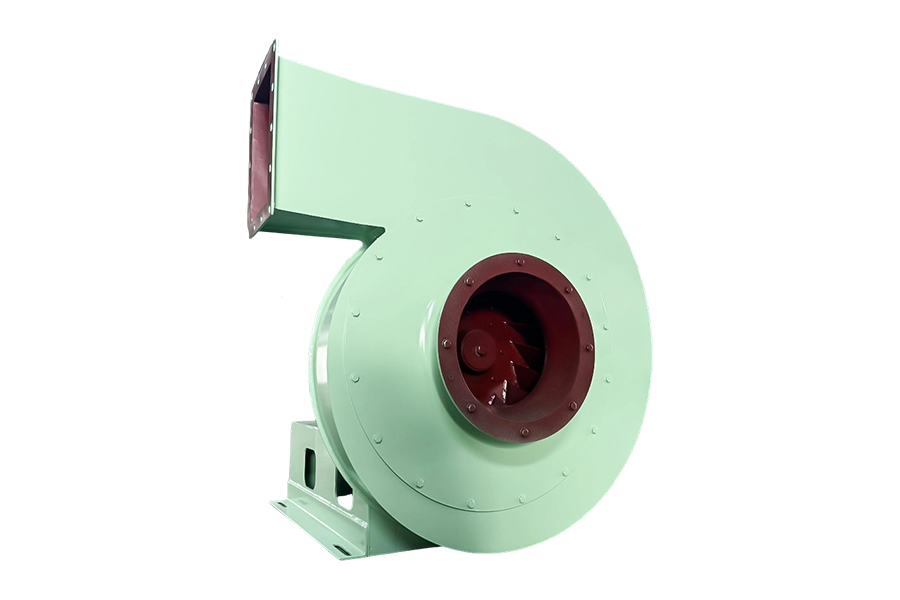

A ventilator centrifugal personalizat funcționează pe principiul accelerației radiale. Aerul intră axial prin ochiul rotorului, apoi forța centrifugă îl accelerează spre exterior de-a lungul suprafețelor palelor la 90 de grade față de direcția de admisie. Carcasa volutei colectează acest aer de mare viteză și transformă energia cinetică în presiune statică prin extinderea treptată a ariei secțiunii transversale. Această capacitate de generare a presiunii distinge modelele centrifuge de alternativele axiale, făcându-le esențiale pentru sistemele cu rezistență semnificativă a conductelor sau cerințe de filtrare.

Diametrul rotorului influențează direct caracteristicile de performanță. Diametrele mai mari deplasează volume de aer mai mari la viteze de rotație mai mici, îmbunătățind eficiența și reducând zgomotul. Rotoarele industriale standard variază de la 200 mm la 3000 mm, în funcție de cerințele aplicației. Calculul specific al vitezei, determinat de viteza de rotație, debitul și creșterea presiunii, ghidează clasificarea corectă a ventilatorului pentru fiecare punct de lucru.

Tipuri de proiectare a rotorului și caracteristici de performanță

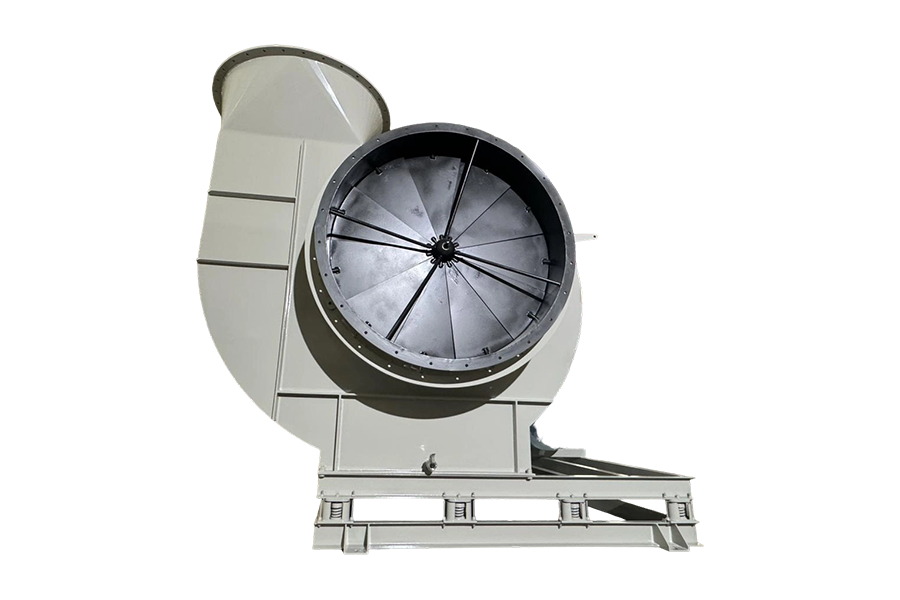

Geometria rotorului reprezintă variabila principală de personalizare care afectează eficiența, capacitatea de presiune și manipularea particulelor. Trei configurații fundamentale ale lamei domină aplicațiile industriale, fiecare oferind profiluri de performanță distincte

Următorul tabel de comparație rezumă diferențele critice dintre tipurile de rotoare:

Rotoare curbate înainte

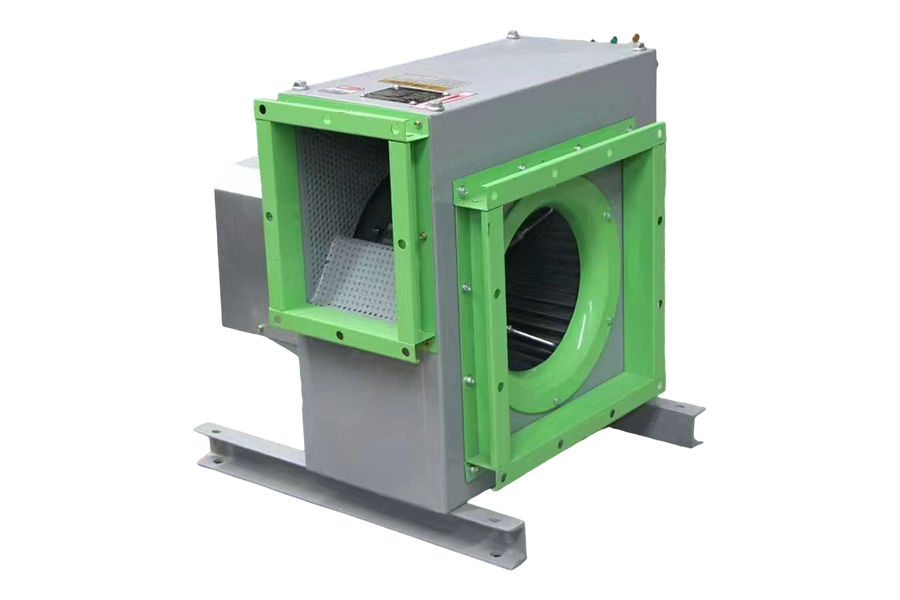

Rotoarele curbate înainte, denumite în mod obișnuit modele de cuști de veveriță, au numeroase lame de mică adâncime curbate în direcția de rotație. Aceste configurații excelează în aplicații de joasă presiune și volum mare care necesită amprente compacte. Cu toate acestea, curba puterii de supraîncărcare prezintă riscuri operaționale — sarcina motorului crește semnificativ pe măsură ce presiunea statică scade, provocând potențial defecțiune a motorului dacă rezistența sistemului se modifică.

Rotoare curbate înapoi

Ventilator centrifugal curbat înapoi configurațiile oferă o eficiență superioară prin profilele aerodinamice ale lamei care se curbează împotriva direcției de rotație. Aceste rotoare ating o eficiență de 75-85%, păstrând în același timp caracteristicile de putere fără suprasarcină. Designul lamei cu autocurățare tolerează încărcături moderate de praf, făcându-l potrivit pentru unități industriale de evacuare și tratare a aerului. Variantele de înaltă presiune realizează presiuni statice de până la 1750 mmWC cu volume de aer care ating 950.000 CMH

Rotoare cu pale radiale

Modelele radiale folosesc lame drepte care se extind perpendicular pe axa de rotație. Aceste configurații robuste se ocupă de materiale abrazive, fibre stringente și fluxuri de aer încărcate de particule care ar deteriora lamele curbate. Aplicațiile industriale includ transportul pneumatic, sistemele de sablare și manipularea așchiilor de lemn, unde durabilitatea înlocuiește optimizarea eficienței.

Eficiența și potrivirea aplicațiilor

Selectarea tipului de rotor adecvat necesită o analiză a calității aerului, a cerințelor de presiune și a priorităților de eficiență. Aplicațiile cu aer curat cu presiune moderată trebuie să se potrivească cu modelele curbate înapoi. Sistemele HVAC de volum mare și de joasă presiune funcționează eficient cu rotoare curbate înainte. Materialele abrazive sau fibroase impun configurații radiale ale lamei în ciuda eficienței mai scăzute.

Selectarea materialelor pentru aplicații personalizate

Mediul de operare dictează specificațiile materiale pentru ventilator centrifugal personalizat construcție. Temperaturile extreme, mediile corozive și nivelurile de abraziune influențează longevitatea componentelor și intervalele de întreținere. Materialele standard includ oțel carbon, aliaje de aluminiu și diferite clase de oțel inoxidabil, cu acoperiri specializate disponibile pentru condiții extreme.

Următorul tabel compară opțiunile de materiale și potrivirea acestora pentru diferite medii industriale:

Construcție din oțel carbon

Calitățile standard de oțel carbon oferă soluții rentabile pentru aplicații de ventilație generală și aer curat. Acoperirea cu pulbere sau finisajele epoxidice prelungesc durata de viață în medii moderat corozive. Construcția sudată de ecartament greu rezistă la presiuni de până la 22 inchi manometru pentru cicluri de lucru industriale [^45^].

Opțiuni din oțel inoxidabil

Ventilator centrifugal din otel inoxidabil construcția se adresează unor medii solicitante în procesarea chimică, producția de alimente și aplicațiile marine. Oțelul inoxidabil tip 304 rezistă substanțelor chimice organice și protocoalelor standard de curățare. Tipul 316L oferă rezistență superioară la clorură pentru instalațiile de coastă și sistemele de epurare chimică.

Aliaje de aluminiu

Rotoarele din aliaj de aluminiu A356, fabricate prin turnare la presiune joasă și tratament termic T6, ating rezistențe la tracțiune care depășesc 280 MPa cu alungire de peste 3,5%. Aceste componente ușoare reduc greutatea totală a ventilatorului cu aproximativ 60% în comparație cu echivalentele din oțel, beneficiind aplicațiile de transport și instalațiile cu limitări structurale. Construcția din aluminiu îndeplinește, de asemenea, cerințele de rezistență la scântei pentru aplicațiile în atmosferă explozivă.

Acoperiri și aliaje specializate

Mediile extreme pot necesita materiale specializate, inclusiv titan pentru o rezistență superioară la coroziune, Monel pentru aplicații marine sau plastic armat cu fibră de sticlă (FRP) pentru rezistență chimică. Aceste opțiuni premium măresc investiția inițială, dar reduc costurile ciclului de viață prin intervale de întreținere extinse.

Standarde de eficiență a motorului și conformitate

Clasificarea eficienței motorului are un impact semnificativ ventilator centrifugal personalizat economie de exploatare. Comisia Electrotehnică Internațională (IEC) stabilește clase de eficiență conform standardului 60034-30-1, cu mandate de reglementare care conduc la adoptarea unor niveluri de eficiență mai ridicate.

Următorul tabel prezintă caracteristicile clasei de eficiență și cerințele de conformitate:

Motoare de înaltă eficiență IE2

Motoarele IE2 reprezintă linia de bază pentru aplicații fracționate de cai putere între 0,12 kW și 0,75 kW conform reglementărilor actuale. Aceste motoare se potrivesc aplicațiilor cu sarcini intermitente în care funcționarea continuă nu justifică investiția în eficiență premium.

Cerințe de eficiență IE3 Premium

Din iulie 2021, reglementările UE impun eficiența IE3 pentru motoarele între 0,75 kW și 1000 kW. Eficiența motorului ventilatorului centrifugal IE3 IE4 conformitatea asigura o reducere a consumului de energie cu 15-20% fata de echivalentele IE2. Aceste motoare se potrivesc aplicațiilor de funcționare continuă, inclusiv ventilația industrială și răcirea procesului.

Eficiență IE4 Super Premium

Motoarele IE4 oferă eficiență maximă pentru aplicații solicitante cu funcționare aproape continuă. Cerințele de reglementare impun conformitatea cu IE4 pentru motoarele de 0,75-200 kW din iulie 2023. Aceste motoare ating niveluri de eficiență care depășesc 96%, oferind o rentabilitate rapidă a investiției prin economii de energie, în ciuda costurilor inițiale mai mari.

Cronologie de conformitate cu reglementările

Echipele de achiziții trebuie să verifice conformitatea cu eficiența motoarelor cu reglementările aplicabile. Motoarele neconforme se confruntă cu restricții de import și sancțiuni operaționale pe piețele reglementate. Integrarea variatorului de frecvență (VFD) cu motoarele IE2 poate satisface cerințele de eficiență în anumite jurisdicții, deși specificațiile directe ale motorului IE3 sau IE4 asigură conformitatea universală.

Parametri de personalizare pentru aplicații industriale

Specificații privind diametrul și lățimea rotorului

Selectarea diametrului rotorului ventilatorului centrifugal necesită echilibrarea cerințelor de performanță cu constrângerile fizice. Diametrele standard variază de la 200 mm pentru unitățile HVAC compacte până la 3000 mm pentru aplicații industriale grele. Lățimea rotorului, măsurată axial, determină capacitatea fluxului de aer la un diametru dat. Rotoarele mai largi procesează volume mai mari, dar necesită o putere de intrare proporțional mai mare.

Software-ul de selecție calculează diametrul optim pe baza debitului necesar, a presiunii sistemului și a vitezei de rotație. Ecuația Euler cuplează diametrul rotorului cu unghiurile de încărcare ale paletei - diametrele mai mici necesită unghiuri mai abrupte ale palelor pentru a obține o creștere echivalentă a presiunii.

Presiunea statică și cerințele CFM

Ventilator centrifugal de inalta presiune aplicațiile necesită o analiză atentă a rezistenței sistemului. Cerințele de presiune statică includ pierderile prin frecare în conducte, rezistența filtrului și căderile de presiune ale componentelor. Subestimarea rezistenței sistemului are ca rezultat un flux de aer inadecvat, în timp ce supraestimarea irosește energie și crește zgomotul.

Ventilatoarele industriale standard ating presiuni statice cuprinse între 0,5 și 6,0 inchi coloană de apă, cu modele specializate de înaltă presiune atingând 70 inci coloană de apă sau mai mult.  Verificarea performanței conform standardelor DIN 24166 Clasa 1 sau BS 848 Clasa A asigură capacitatea nominală de livrare.

Temperatură și considerații de mediu

Intervalele de temperatură de funcționare influențează selecția materialului și specificațiile rulmenților. Ventilatoarele standard acceptă temperaturi de până la 80 °C, în timp ce modelele de temperatură înaltă cu construcție din oțel inoxidabil funcționează continuu la 350 °C și intermitent la 550 °C. Aplicațiile la temperaturi înalte necesită acomodare a expansiunii termice în modelele de montare și etanșările arborelui evaluate pentru temperaturi ridicate.

Metodologia de selecție pentru achiziții B2B

Selecția sistematică asigură ventilator centrifugal personalizat performanța corespunde cerințelor aplicației. Următoarea matrice de selecție ghidează deciziile de achiziție:

Calcularea rezistenței sistemului

Calculul precis al presiunii statice necesită însumarea tuturor componentelor sistemului. Frecarea conductelor depinde de diametru, lungime și rugozitatea suprafeței. Rezistența filtrului variază în funcție de tipul suportului și de încărcare. Îndoirile, tranzițiile și amortizoarele contribuie la pierderi suplimentare. Practica recomandată specifică ventilatoarele care ating valoarea CFM necesară la 1,25 ori presiunea calculată a sistemului pentru a asigura o marjă de performanță adecvată.

Potrivirea curbei ventilatorului cu punctul de operare

Eficiența optimă apare atunci când punctul de funcționare a sistemului intersectează curba ventilatorului în apropierea celui mai bun punct de eficiență (BEP). Operarea semnificativă la stânga BEP cauzează instabilitate și recirculare. Funcționarea cu dreptul de BEP reduce eficiența și crește zgomotul. Unitățile de frecvență variabilă permit funcționarea în mai multe puncte de lucru, menținând în același timp eficiența.

Considerații privind instalarea și funcționarea

Opțiuni de configurare a unității

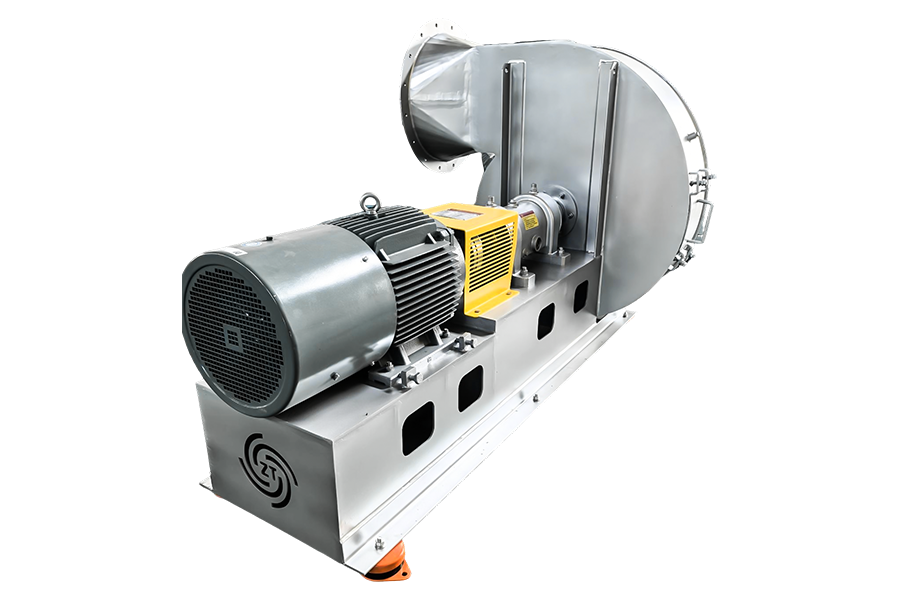

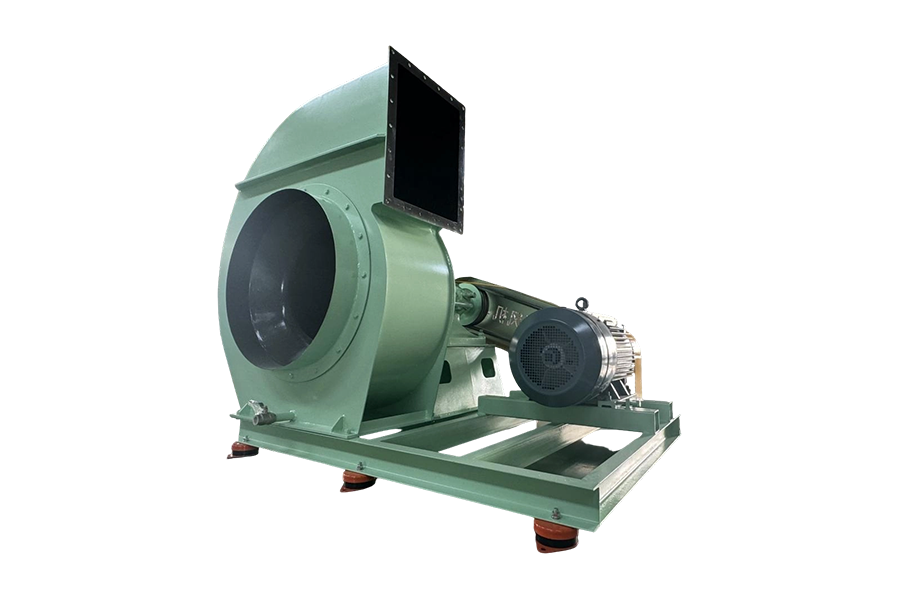

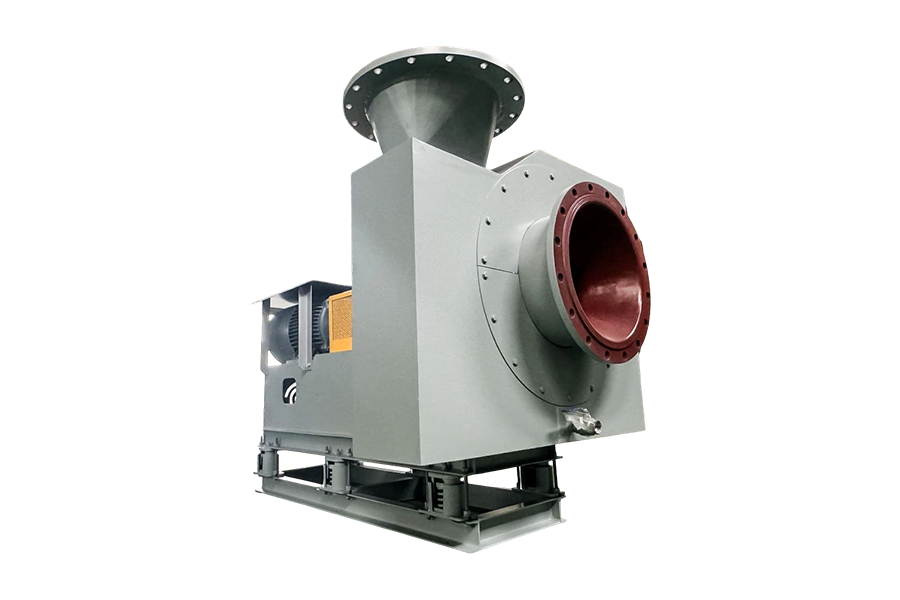

Configurațiile cu transmisie directă montează rotorul direct pe arborele motorului, eliminând pierderile curelei și întreținerea. Aceste aranjamente compacte se potrivesc aplicațiilor cu aer curat cu cerințe consistente. Sistemele de transmisie prin curea permit reglarea vitezei prin modificarea raportului scripetelui și asigură izolarea motorului de temperaturile curentului de aer. Unitățile de cuplare oferă o eficiență intermediară cu cerințe minime de întreținere.

Integrare VFD și control al vitezei

Variatoarele de frecvență ajustează viteza motorului pentru a se potrivi cu cerințele diferite ale sistemului, oferind economii semnificative de energie în comparație cu controlul clapetei. Legile ventilatorului dictează că fluxul de aer variază liniar cu viteza, presiunea variază cu viteza la pătrat, iar puterea cu viteza cub. O reducere a vitezei cu 20% aduce aproximativ 50% economie de energie.

Întreținere și durată de viață

Ventilatoarele industriale standard realizează 40.000 până la 100.000 de ore de viață a urechii, în funcție de condițiile de funcționare. Rulmenții lubrifiați cu grăsime necesită relubrifiere periodică, în timp ce sistemele cu baie de ulei oferă intervale extinse. Echilibrarea rotorului la ISO 1940 Gradul 6.3 sau 2.5 minimizează vibrațiile și prelungește durata de viață a componentei [^52^]. Inspecția regulată a uzurii lamei, în special în aplicațiile încărcate cu particule, previne defecțiunile catastrofale.

Întrebări frecvente

Cum selectez corect curbat înapoi d ventilator centrifugal pentru cererea mea?

Selectarea necesită definirea a patru parametri: debitul de aer necesar (CFM), presiunea statică totală a sistemului (inchi manometru), densitatea aerului la temperatura de funcționare și nivelul de zgomot acceptabil. Rotoarele curbate înapoi se potrivesc aplicațiilor care necesită presiune statică medie până la mare (până la 15 inch w.g.) cu aer curat sau moderat praf. Aceste ventilatoare ating o eficiență de 75-85% și prezintă curbe de putere fără suprasarcină care protejează motoarele de suprasarcină. Potriviți curba ventilatorului cu curba de rezistență a sistemului dumneavoastră, asigurându-vă că punctul de funcționare se încadrează în 80-100% din debitul BEP pentru o eficiență optimă.

Ceea ce distinge ventilator centrifugal de înaltă presiune modele de la modele standard?

Ventilatoarele centrifugale de înaltă presiune încorporează design specializat de rotor și construcție robustă pentru a atinge presiuni statice care depășesc intervalele standard. Aceste unități folosesc în mod obișnuit rotoare curbate sau radiale înapoi, cu construcție a lamei întărite, carcase sudate de ecartament greu evaluate la 22 inch w.g. și componente echilibrate cu precizie pentru a rezista la niveluri de solicitare mai ridicate. Aplicațiile includ conducte lungi, sisteme de filtrare de înaltă eficiență și transport pneumatic unde cerințele de presiune depășesc 10 in. w.g. Ventilatoarele standard suportă în mod obișnuit 0,5-6 in. w.g., în timp ce modelele de înaltă presiune ajung la 70 in. w.g.

Ce clasă de eficiență a motorului ar trebui să specific pentru aplicațiile în regim continuu?

Aplicațiile în regim continuu (funcționare 24/7) justifică motoarele IE4 Super Premium Efficiency în ciuda costului inițial mai ridicat. Îmbunătățirea cu 10% a eficienței față de motoarele IE3 generează o amortizare rapidă prin economii de energie. Pentru aplicațiile care funcționează 4.000 de ore anual, IE3 Premium Efficiency reprezintă specificația minimă conform reglementărilor UE pentru motoarele de peste 0,75 kW. Aplicațiile cu utilizare intermitentă sau sezoniere pot utiliza motoare IE2 acolo unde reglementările permit. Verificați întotdeauna cerințele de reglementare locale, deoarece mandatele de eficiență variază în funcție de jurisdicție, iar datele de implementare se extind până în 2023 pentru conformitatea cu IE4.

Cum face selectarea diametrului rotorului ventilatorului centrifugal afectează performanța și eficiența?

Diametrul rotorului influențează direct capacitatea fluxului de aer, generarea presiunii și cerințele privind viteza de rotație. Diametrele mai mari deplasează volume de aer mai mari la turații mai mici, îmbunătățind eficiența și reducând zgomotul. Cu toate acestea, selectarea diametrului trebuie să echilibreze cerințele de performanță cu constrângerile fizice și limitările vitezei de vârf. Calculul specific al vitezei (ns = 5,54 × n × √Q / H^(3/4)) ghidează dimensionarea corectă. Diametrul excesiv în raport cu cerințele sistemului determină funcționarea în partea stângă a BEP, reducând eficiența și provocând potențial instabilitate. Diametrul insuficient necesită viteze de rotație mai mari pentru a obține performanța nominală, crescând zgomotul și uzura

Referințe

1. Blauberg Motors. (2025). Care este diferența dintre un ventilator centrifugal înainte și înapoi? Resurse tehnice Blauberg .
2. Compania de ventilatoare și suflante AirPro. (2026). Materiale de constructii pentru ventilatoare si suflante industriale. Documentația tehnică AirPro .
3. Mișcarea aeriană Hartzell. (2025). Ghid de selectare a ventilatorului centrifugal: Alegerea tipului potrivit. Blogul Hartzell Engineering .
4. ebm-papst. (2018). Ventilatoare centrifuge - Principii de bază. Documentația tehnică ebm-papst .
5. Fani personalizat Australia. (2024). Rotor ventilator centrifugal 101: Tipuri și aplicații. Ghid tehnic pentru ventilatoare industriale Swinnerton .
6. Witt & Sohn AG. (2024). Eficiență energetică (EcoDesign) pentru ventilatoare industriale. Documentația tehnică Witt & Sohn .
7. Motorul Victoriei. (2025). Revoluționând performanța: cum motoarele IE3 și IE4 redefinesc standardele industriale. Analiza industriei Victory Motor .
8. Hoyer Motors. (2025). Diferențele motoare IE1, IE2, IE3, IE4. Banca de cunoștințe Hoyer Motors .
9. Ghid pentru ventilatoare și suflante industriale. (2025). Ventilatoare și suflante centrifuge industriale: Ghid final pentru mișcarea aerului de înaltă eficiență. Resurse industriale Ningbo Yichou .
10. Usha Die Casting Industries. (2025). Specificații ventilatoare centrifuge curbate înapoi. Date tehnice ale ventilatorului Symbiosis .
